Badan besi mulur 200x Tekanan yang dikurangkan oleh Pilot Mengurangkan Injap

Pengenalan Produk

Badan besi mulur 2 0 0x injap pengurangan tekanan yang dikendalikan oleh perintis direka untuk mengekalkan tekanan saluran paip yang stabil . dibina dengan GGG50/ASTM A536 Badan Besi mulur, Injap Pilot Stainless, dan Atam Basuh, ia secara autor. Kawalan . sesuai untuk bekalan air bertingkat tinggi, rangkaian perlindungan kebakaran, dan sistem perindustrian yang memerlukan tekanan yang berterusan, ia beroperasi pada 0 darjah hingga 80 darjah dengan tekanan masuk kurang daripada atau sama dengan PN25/ANSI 250 dan tekanan keluar laras (0.1-1.6 mpa)

Kelebihan produk

- Kawalan berkuasa diri: tindak balas hidraulik dalam masa kurang dari atau sama dengan 2 saat tanpa kuasa luaran .

- Pemasangan fleksibel: Serasi dengan paip mendatar/menegak; bebibir memenuhi gb/t 17241 untuk standard global .

- Penyelenggaraan yang rendah: Penapis juruterbang yang boleh ditanggalkan dan penggantian meterai dalam talian meminimumkan downtime .

- Mekanisme yang selamat-selamat: injap pintasan bersepadu diaktifkan semasa kegagalan injap utama untuk mengelakkan penutupan sistem .

Ciri -ciri produk

Peraturan yang didorong oleh juruterbang

Injap perintis 200x mengesan perubahan tekanan outlet dan memacu cakera injap utama dengan<±5% deviation.

Rintangan Hammer Air

Badan besi mulur dengan mekanisme perlahan-tutup mengurangkan tekanan lonjakan dalam keadaan ΔP yang tinggi .

Pelarasan tekanan yang luas

Tekanan outlet adalah laras laras (0.1-1.6 mpa) melalui skru perintis untuk permintaan tekanan yang pelbagai .

Kecekapan aliran tinggi

Laluan aliran berbentuk venturi mengurangkan pergolakan, meningkatkan nilai kV sebanyak 15% -20% berbanding injap konvensional .

Perhimpunan meterai tahan lama

PA 66 + NBR Tempat duduk komposit menentang lelasan dan penghabluran media, yang memerlukan penyelenggaraan setiap lebih besar daripada atau sama dengan 3 tahun .

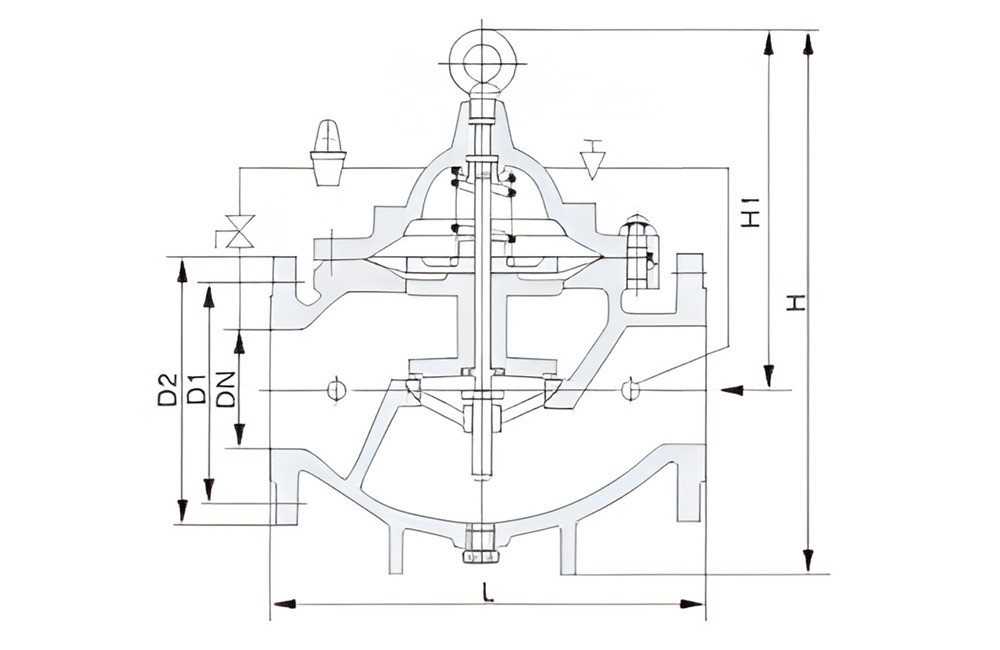

DN (mm)		20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		180	180	180	203	203	215	241	292	330	356	450	500	560	630	700	780	850	980
PN10	D	105	115	135	145	160	180	195	215	245	280	335	390	440	500	565	615	670	780
PN10	D₁	75	85	100	110	125	145	160	180	210	240	295	350	400	460	515	565	620	725
PN16	D	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580	640	705	840
PN16	D₁	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525	585	650	770
PN25	D	105	110	135	145	160	180	195	230	270	300	360	425	485	550	610	660	730	840
PN25	D₁	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550	600	660	770
H		342	342	342	395	395	405	430	510	560	585	675	730	760	840	910	1030	1135	1270
H₁		247	247	247	278	278	298	313	350	365	420	450	470	490	536	570	610	665	725

Parameter teknikal

Saiz	Dn 32- dn600	Dn 650- dn2000
Tekanan kerja	16BAR	10BAR
Shell	24BAR	15BAR
Meterai	18BAR	11bar
Suhu operasi	-45 darjah ~ +150 darjah
Persekitaran operasi	Balast dan Bilge System Tanaman Pemprosesan Kimia Pelantar penggerudian minum air kering Makanan dan Minuman Loji Gas Havc Pengendalian Pasir Industri Kertas Industri Perlombongan Industri gula air laut termo rawatan air teknikal air sisa air
Kaedah memandu	Pneumatik Elektrik Tuas Tuas Tuas Tuas

Piawaian Eksekutif

Standard reka bentuk	EN 593, MSS SP67, API 609, BS 5155
Pemeriksaan & Ujian	API 598, ISO 5208, EN 12266
Standard akhir	ANSI B16.1 CL . 125 lb & b16.5 Cl . 150 lb
	Sebagai 2129 Jadual D & E
	BS 10 Jadual D & E
	DIN 2501 (PN6, PN10, PN16)
	EN 1092 (PN6, PN10, PN16)
	ISO 2531 (PN6, PN10, PN16), 7005 (PN6, PN10, PN16)
	KS B / JIS B 1511/2210 (5K & 10K)
	MSS SP44 CL . 150 lb
	AWWA C207
	SABS 1123 Jadual 1000/3 & Jadual 1600/3
Bersemuka	ISO 5752, EN 558, MSS SP67, API 609, DIN 3202
Bebibir atas	ISO 5211
